電纜廠家帶您了解電纜的核心結構

在我們生活的現代社會中，電力與信息如同空氣一般無處不在。而承載這些無形能量的，正是那一根根看似樸實無華的電纜。無論是點亮千家萬戶的電燈，還是支撐著海量數據流動的網絡，電纜都是現代文明的“血管”和“神經”。

作為電纜的制造者，今天我想帶您走進電纜的“內心世界”，以專業的視角，為您解剖其核心結構。 下次您再看到一根電纜，它就不再是簡單的黑色膠皮管，而是一件凝聚了材料科學與電氣工程學的產品。

從橫截面看，絕大多數電纜的結構都像一個“同心圓” ，每一層都有其不可替代的使命。通常，我們可以將電纜的核心結構分為四大主要部分：導體、絕緣層、屏蔽層和護套層，此外還有一些關鍵的輔助構件。

 一、核心的“心臟”：導體

導體是電纜基本也是重要的組成部分，它是電流或電磁波信號傳輸?shù)妮d體。你可以把它想象成電纜的“心臟”和“動脈”。

為了傳輸能量，導體材料須擁有導電性能。銅和鋁是目前應用廣泛的有色金屬材料。銅的導電率更高，適合大電流傳輸；鋁則因為重量輕、價格經濟，在高壓架空線路中備受青睞。

細心的您可能會發現，除了安裝線外，絕大多數電纜的導體并不是一根粗壯的實心銅棒，而是由多根細小的導線絞合而成。這種絞合工藝提升了電纜的柔軟度，使其便于彎曲、敷設和安裝。在高壓電纜中，導體截面甚至會做成扇形或圓形，以優化空間利用和電場分布。

 二、安全的“防火墻”：絕緣層

有了導體，如何保證電流只沿著導線行進，而不泄露到外界傷害人體或設備？這就要靠包裹在導體外圍的絕緣層。

絕緣層是確保電纜安全運行的“防火墻”，它直接決定了電纜的電壓等級和使用壽命。它的材料須純凈，以具備優異的電絕緣性能。

在現代電纜中，高分子材料占據了地位。常見的絕緣材料包括：

- 聚氯乙烯（PVC）：通用性強，廣泛應用于低壓領域；

- 交聯聚乙烯（XLPE）：這是中高壓電纜的“主力軍”，通過化學或物理方法改變聚乙烯的分子結構，使其具備優異的耐熱性、電氣性能和機械強度；

- 橡膠（如乙丙橡膠、硅橡膠）：具有彈性和柔韌性，主要應用于移動電纜或要求耐彎折的特殊場合。

 三、抵御干擾的“金鐘罩”：屏蔽層

這是一個常被忽視但在信息時代至關重要的結構。隨著環境中電磁波干擾源越來越多，電纜不僅不能成為干擾的“發射器”，也不能受外界干擾影響信號傳輸，這就需要屏蔽層。

屏蔽層就像一件“電磁隔離罩”，它的作用是將電纜內部的電磁場與外界的電磁場進行隔離。

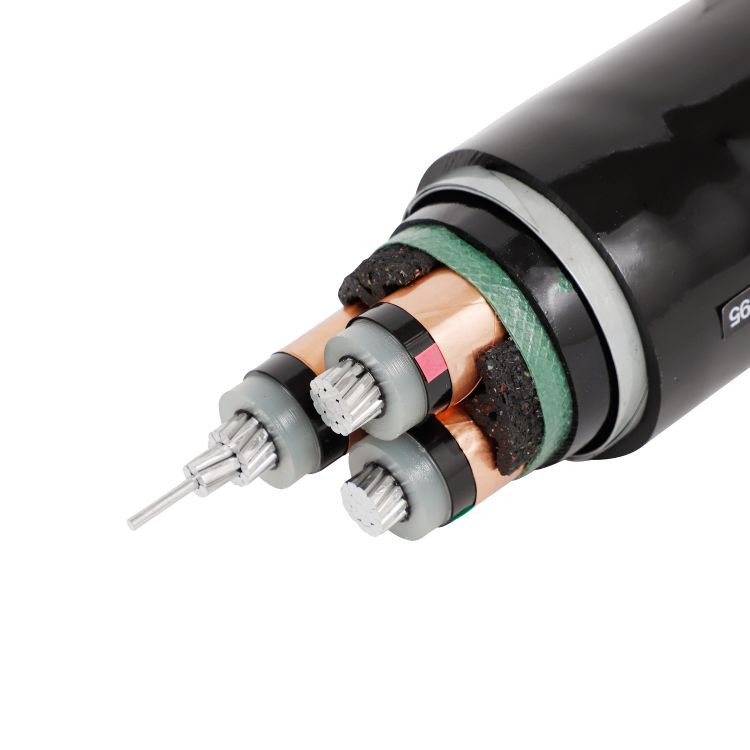

在高壓電力電纜中，屏蔽層分為導體屏蔽（內屏蔽） 和絕緣屏蔽（外屏蔽）。它們由半導電材料制成，作用是消除導體與絕緣層之間的空隙，均勻電場，防止局部放電損壞電纜。在控制電纜或通信電纜中，屏蔽層通常是銅帶或鍍錫銅絲編織層，用于抵御外界雜訊，確保信號傳輸?shù)臏蚀_性。

 四、抵御外侵的“鎧甲”：護套層

有了導體、絕緣和屏蔽，電纜的“電氣核心”已經完備。但當電纜被敷設在地下、水中或工業環境中時，它須面對水份、腐蝕、老鼠啃咬和施工時的機械拉力。這時，就需要護套層出場了。

護套層是電纜的最后一道防線，即保護整體的“鎧甲”。因為絕緣材料雖然電氣性能好，但往往對外界的機械力、耐候性、耐化學腐蝕性缺乏抵抗力，這些防護功能全部由護套來承擔。

護套材料的選擇非常豐富：

- PVC護套：資源豐富、價格便宜、加工方便，是常見的塑料護套；

- PE（聚乙烯）護套：防水性能優異；

- 橡膠護套：彈性好、耐彎折，適用于移動設備如焊機線、機器人電纜；

- 金屬護套：如鉛套、鋁套，具有完全不透水、抗壓的特性，常用于高壓電纜或海底電纜。

在需要更高機械保護的環境（如直埋）中，還會在護套外加裝鋼帶或鋼絲鎧裝層，進一步增強抗壓和抗拉能力。

 五、不可忽視的“幕后英雄”：填充與抗拉元件

除了上述四大主要構件，電纜內部還有一些輔助結構。

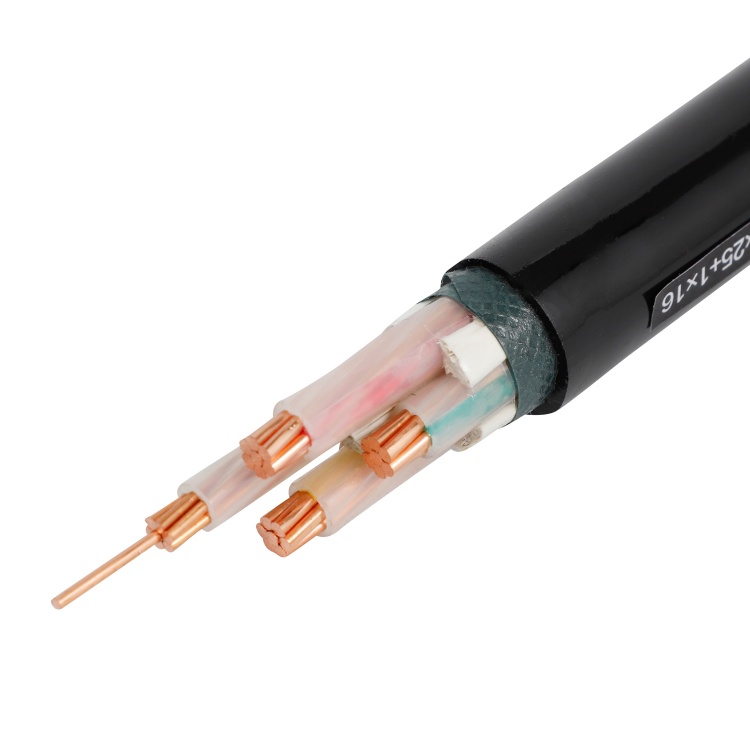

在多芯電纜中（如常見的三相五線制電力電纜），幾根絕緣線芯絞合在一起后，中間會有很大的空隙。填充結構的作用就是填滿這些空隙，使電纜外形圓整、結構穩定，便于后續包帶和擠制護套。常用的填充材料有聚丙烯填充繩、麻繩或無紡布等。

另外，在特殊場合下，電纜需要承受巨大的拉力（如深井泵電纜、電梯電纜或光纖光纜），這時就需要抗拉元件。例如在光纖中設置高強度的芳綸紗或鋼絲，或者在鋁絞線中加入鋼芯（鋼芯鋁絞線），這些元件主要承受拉力，保護脆弱的導體或光纖不受損傷。

結語

從一根不起眼的“黑管子”到理解其復雜的內部結構，我們可以看到，一根高品質的電纜，是電氣、機械、熱力學等多學科技術的集成產品。

- 導體保證“通”，

- 絕緣保證“不通”，

- 屏蔽保證“凈”，

- 護套保證“久”。

正是這每一層結構的各司其職、配合，才使得電流和信息能夠安全、穩定、持久地在我們的世界中奔流不息。作為電纜廠家，我們不僅制造產品，更是通過把控每一層的質量，來守護現代世界的能量與信息命脈。
