高壓電纜

高壓電纜是一種用于傳輸高電壓（通常指35千伏[kV]及以上） 電能的特殊電力電纜。它們是現代電力系統中不可或缺的部分，用于在發電廠、變電站、城市電網以及需要長距離、大容量或特殊環境（如地下、人口密集區）輸電的場景。

一、高壓電纜的特征和組成部分：

1.  高電壓等級：

通常將額定電壓劃分為：

高壓： 35 kV 到 110 kV (有時上限到 132 kV 或 150 kV)

超高壓： 220 kV, 275 kV, 330 kV, 380 kV, 400 kV, 500 kV

特高壓： 750 kV, 1000 kV (交流) / ±800 kV, ±1100 kV (直流)

電壓越高，傳輸相同功率時電流越小，線路損耗越低，傳輸距離越遠，效率越高。

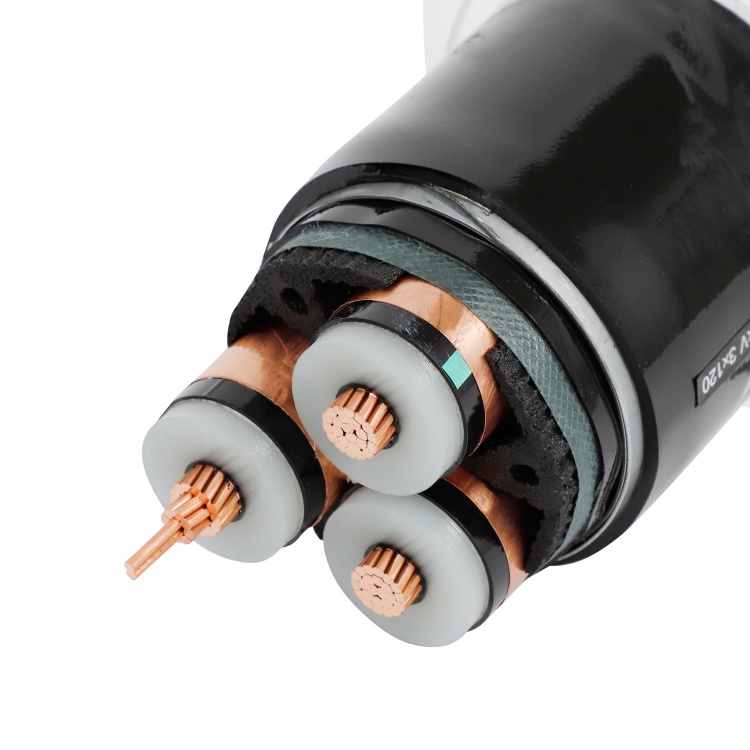

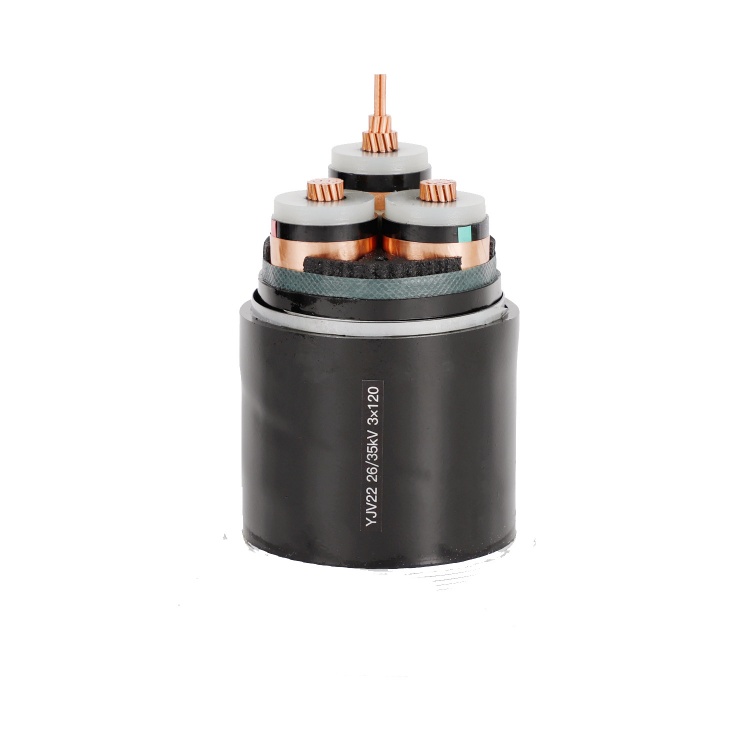

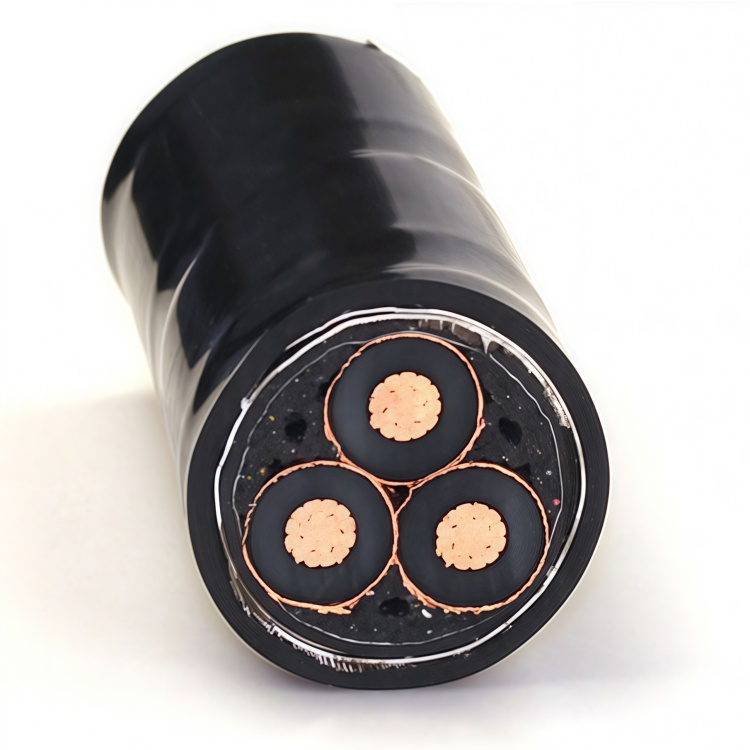

2.  復雜的多層結構：

為承受高電壓帶來的巨大電應力（電場強度）并確保安全可靠運行，高壓電纜的結構比低壓電纜復雜得多：

(1)導體： 通常由高純度銅或鋁制成，具有很大的截面積，以承載大電流。導體形狀可能是實心、絞合或分割導體（減少集膚效應和鄰近效應損耗）。

(2)內半導體屏蔽層： 包裹在導體外部。由導電聚合物材料制成，作用是：

使導體表面光滑，去除導體表面的不規則凸起，避免局部電場集中（電暈放電）。

在導體和絕緣層之間提供平滑的電場過渡。

(3)絕緣層： 這是高壓電纜技術要求較高的部分。須具有絕緣強度、耐電性能、機械性能和熱穩定性?，F(xiàn)代高壓電纜常用的絕緣材料是交聯聚乙烯。

交聯聚乙烯： 通過化學或物理方法將聚乙烯分子鏈交聯起來，大大提高了其耐熱性（從70-90°C提高到90-105°C）、機械強度、耐環境應力開裂性和電氣性能（尤其是耐電樹性能）。其制造工藝要求高（如三層共擠）。

(4)金屬屏蔽/護套：

金屬屏蔽層： 通常由銅帶或銅絲編織而成，緊密包裹在外半導體層外。主要作用：

提供故障電流（如短路電流）的低阻抗通路。

限制電纜產生的電磁場對外界的干擾（電磁兼容）。

作為電纜保護系統的接地回路。

(5)金屬護套： 在屏蔽層外，通常由鉛合金、鋁或銅制成（有時屏蔽層兼作護套）。主要作用：

防止水分和潮氣侵入絕緣層（徑向防水）。

提供一定的機械保護。

(6)外護套： 外層，由高分子材料（如聚乙烯、聚氯乙烯）制成。主要作用：

提供機械保護（磨損、沖擊、化學腐蝕、紫外線輻射等）。

防止水分沿電纜縱向滲透（縱向防水）。

有時具有阻燃、防白蟻等特殊性能。

二、高壓電纜應用場景：

城市地下電網的主干輸電線路。

連接發電廠與樞紐變電站。

無法架設架空線路的地區（如風景保護區、機場附近、建筑物密集區）。

對供電可靠性要求高的場所（如數據中心、醫院）。

大型工業企業的內部供電主干線。

高壓電纜是一種技術密集型的電力傳輸設備，其核心在于利用復雜的多層結構（特別是高性能的XLPE絕緣層和屏蔽設計）來安全可靠地承載高的電壓等級（35kV及以上），實現電能在地下或者特殊環境中的可靠傳輸。它是現代城市電網、跨區域聯網和可再生能源接入不可或缺的基礎設施。
