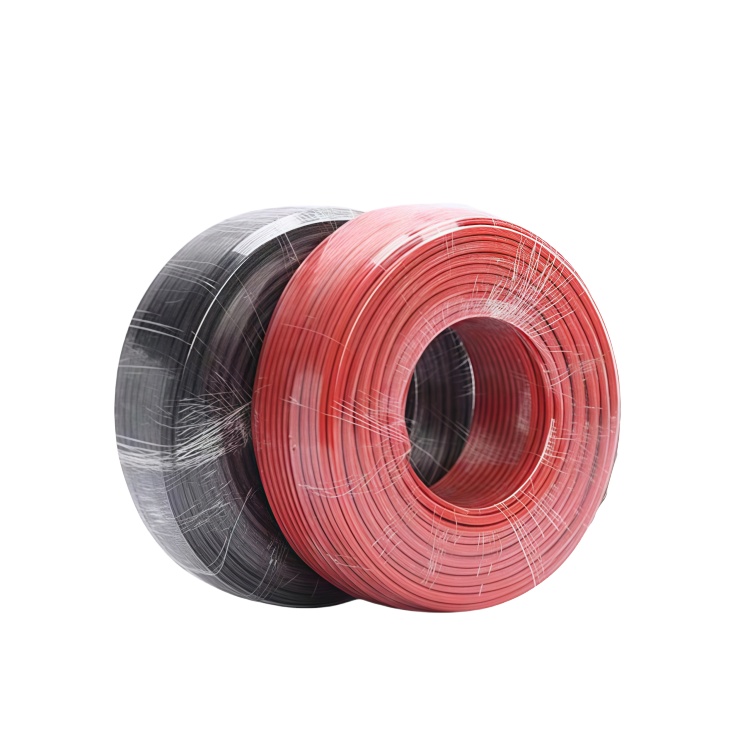

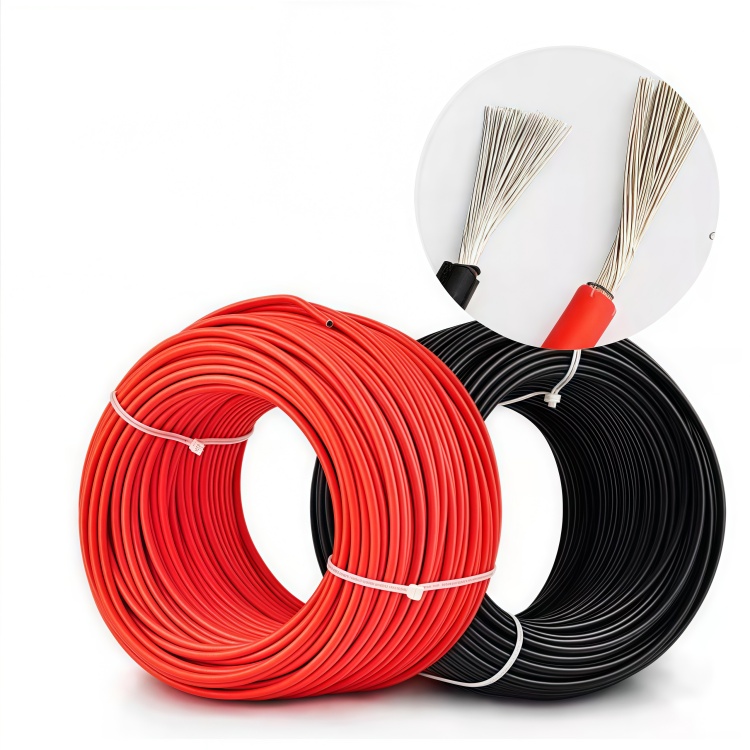

光伏電纜

光伏電纜（PV Cable）是太陽能發電系統的傳輸載體，專為戶外高輻照、高溫差環境設計。其作用是傳輸直流電能，同時抵御紫外線、臭氧、濕熱等侵蝕。國際通用標準為TUV 2 PfG 1169/08.2007，國內對應標準為GB/T 33594-2017，確保光伏電站的安全互聯。

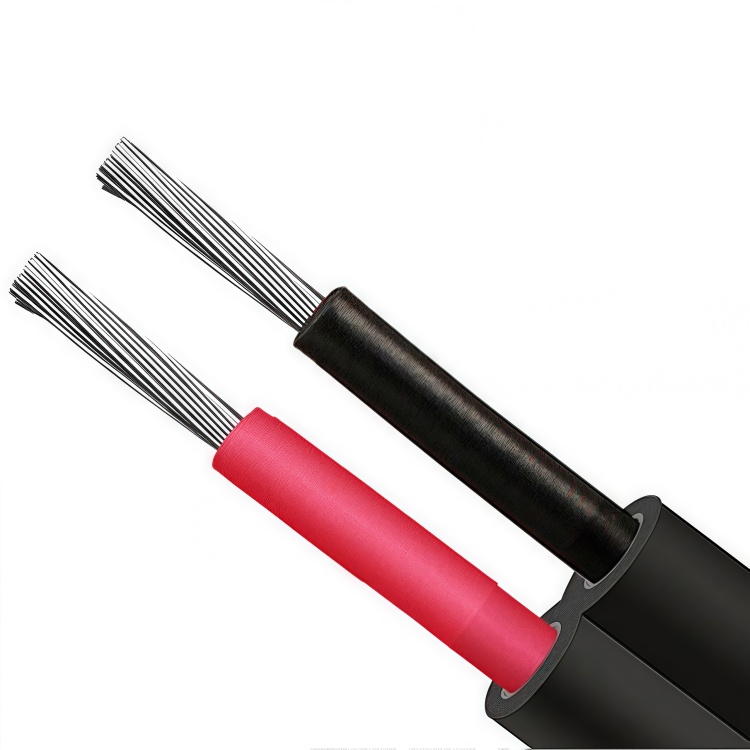

一、結構設計：三重防護抵御自然侵蝕

1. 導體層

   - 采用6類無氧鍍錫銅絲（截面積覆蓋1.5mm2至35mm2），鍍錫層厚度≥3μm，防止銅氧化導致電阻升高

   - 多股絞合結構提升柔韌性（彎曲半徑≥4倍外徑），適應光伏板隨日照角度的位移

2. 絕緣層

   - 交聯聚烯烴（XLPO） 材料，工作溫度橫跨-40℃至120℃（瞬時耐受150℃）

   - 抗紫外線添加劑含量≥3%，通過1000小時UV老化測試（強度保留率＞90%）

3. 護套層

   - 雙層共擠技術：內層阻水緩沖，外層耐候抗撕

 二、光伏電纜優勢：

1. 周期服役能力長

光伏電纜專為太陽能系統全生命周期設計，其材料配方與結構工藝針對戶外長期暴露場景深度優化：

耐候性突破：護套層添加抗老化劑，抵御紫外線、臭氧、溫變的協同侵蝕，避免常規電纜在戶外環境中出現的脆化開裂問題

同步壽命設計：與光伏組件25年運行周期匹配，減少電站運維中的線纜更換成本

2. 電能傳輸穩定

針對直流系統特性進行電氣性能強化：

載流量優勢：特殊導體結構與絕緣材料組合，在高溫環境下仍保持優異載流能力

低損耗架構：優化導體電阻與絕緣介質特性，降低長距離直流傳輸?shù)哪芰繐p失

安全冗余設計：通過系統兼容性測試（如IEC 62930），確保與連接器長期配合不劣化

三、型號：匹配不同系統需求

- PV1-F：標準光伏線（TUV認證主流型號），支持1.8千伏直流電壓，適用于分布式屋頂電站、光伏農業大棚

- H1Z2Z2-K：抗扭轉型，耐-40℃低溫，專為跟蹤式光伏支架系統設計

- PVY：鎧裝防鼠咬型（鍍鋅鋼帶護層），適用于沙漠、山地等野外電站的直埋敷設

- PV-WIRE：超柔性微型線纜（100伏直流），匹配戶用BIPV建筑一體化場景
