電力電纜的常用知識點，山東電纜廠家告訴你

電力電纜作為電力系統的重要組成部分，承擔著傳輸和分配電能的關鍵任務。無論是城市電網、工廠配電，還是建筑施工，都離不開電纜的身影。作為山東地區的電纜從業者，我們整理了電力電纜的基礎知識，希望能幫助大家更好地認識和使用這一重要產品。

一、電力電纜的定義與發展歷程

電力電纜是用于傳輸和分配電能的電纜產品，通常在電力系統的主干線路中使用，傳輸大功率電能。電力電纜的使用至今已有百余年歷史。1879年，美國發明家愛迪生在銅棒上包繞黃麻并將其穿入鐵管內，填充瀝青混合物制成電纜，敷設于紐約，開創了地下輸電的先河。1880年，英國人卡倫德發明瀝青浸漬紙絕緣電力電纜。經過百余年的發展，電力電纜已成為現代電力系統中不可或缺的組成部分。

二、電力電纜的基本結構

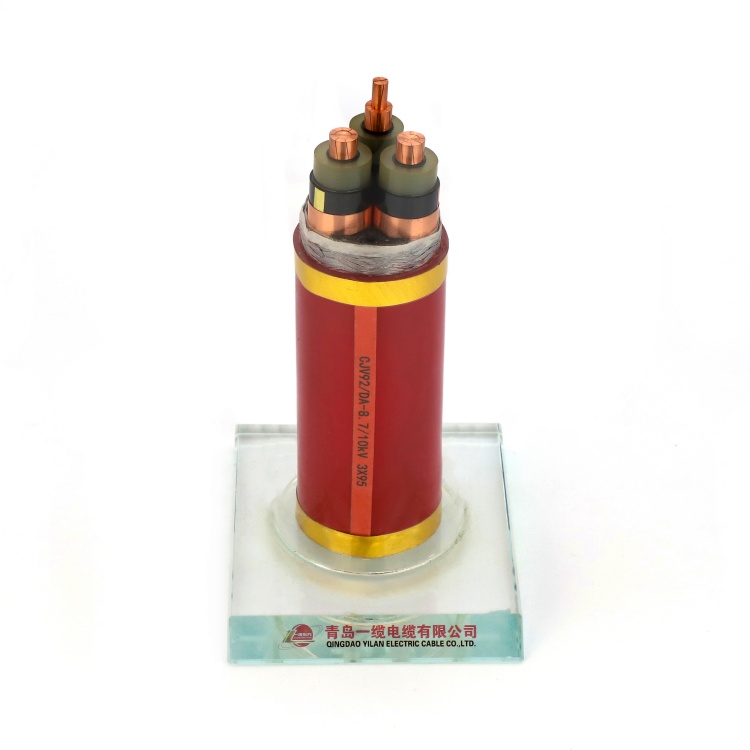

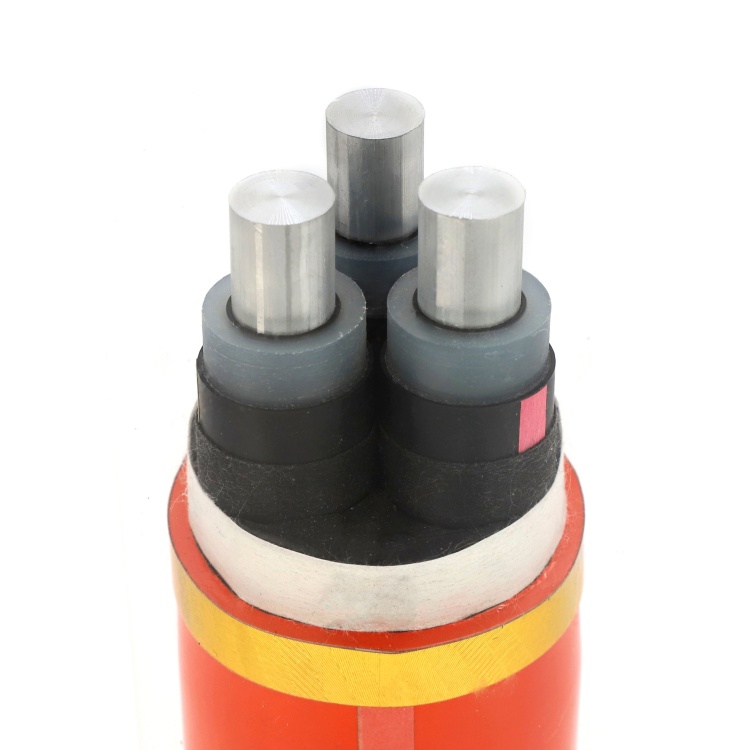

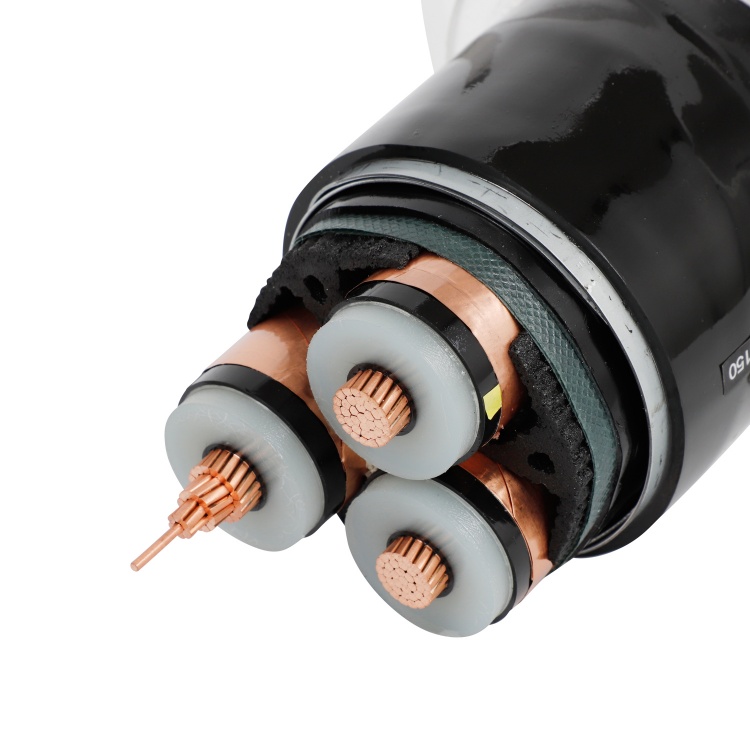

電力電纜的基本結構由線芯（導體）、絕緣層、屏蔽層和保護層四部分組成。

線芯是電力電纜的導電部分，用來輸送電能，是電纜的主要部分。導體材料主要有銅芯和鋁芯兩種，按纜芯數目可分為單芯、雙芯、三芯和四芯等，按導體形狀則有圓形、橢圓形和扇形等不同形式。

絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送的關鍵組成部分。絕緣材料的性能直接影響電纜的使用壽命和安全性。

屏蔽層在15kV及以上的電力電纜中一般都有設置，包括導體屏蔽層和絕緣屏蔽層，用于均勻電場分布。

保護層的作用是保護電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電纜。保護層又分為內護層和外護層，內護層主要保護絕緣不受潮濕和防止浸漬劑外流，外護層則防止內護層受機械損傷或化學腐蝕。

三、電力電纜的主要分類

電力電纜可以按照不同的標準進行分類：

按電壓等級劃分：

- 低壓電纜：3kV及以下

- 中壓電纜：6kV～35kV

- 高壓電纜：110kV～220kV

- 超高壓電纜：275kV～800kV

- 特高壓電纜：1000kV及以上

按絕緣材料劃分：

- 油浸紙絕緣電力電纜：應用歷史長，安全可靠，使用壽命長，價格低廉，但傳統產品敷設受落差限制，不滴流浸紙絕緣的開發解決了這一問題。

- 塑料絕緣電力電纜：常用的塑料有聚氯乙烯、聚乙烯、交聯聚乙烯。結構簡單，制造加工方便，重量輕，敷設安裝不受落差限制，已廣泛應用作中低壓電纜。

- 橡皮絕緣電力電纜：絕緣層為橡膠材料，柔軟富有彈性，適合于移動頻繁、敷設彎曲半徑小的場合。

四、電力電纜的型號命名

電線電纜的完整命名通常較為復雜，但通過型號就能明確具體的產品。電纜型號的組成與順序一般為：[類別、用途][導體][絕緣][內護層][結構特征][外護層或派生]-[使用特征]。

型號中的字母代表特定含義：

- 絕緣種類：Z代表紙絕緣，X代表橡皮絕緣，V代表聚氯乙烯絕緣，YJ代表交聯聚乙烯絕緣

- 導體材料：L代表鋁芯，銅芯通常省略不標

- 內護層：Q代表鉛包，L代表鋁包，H代表橡套，V代表聚氯乙烯護套

- 特征：ZR代表阻燃，NH代表耐火，WDZ代表低煙無鹵

例如，ZR-YJV22-8.7/15代表額定電壓8.7/15kV的阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。

五、電力電纜的選型要點

在選擇電力電纜時，需要綜合考慮多方面因素：

導體材料和截面的選擇：110kV及以上電壓等級的電力電纜、勵磁回路、高溫或易爆場所以及發電廠廠用電回路的電力電纜，要求采用銅導體。其他場合可視具體情況選用鋁或銅導體。截面選擇應滿足：電纜的額定電壓要大于或等于安裝點供電系統的額定電壓；持續容許電流應等于或大于供電負載的大持續電流；線芯截面要滿足短路時的穩定性要求；根據電纜長度驗算電壓降是否符合要求。

絕緣種類的選擇：380V線路用電纜，在一般場所多選用聚氯乙烯電纜；10～35kV電纜，國內大多選用不滴流電纜或交聯聚乙烯電纜；110kV及以上線路，可根據具體情況選用自容式充油電纜或交聯聚乙烯電纜。

護層種類的選擇：明敷的油紙絕緣電纜宜選用裸鋼帶鎧裝；在易受腐蝕的環境中或地下直埋敷設時要選用鋼帶外有護套的電纜；水下敷設或電纜受到較大拉力時要選用鋼絲鎧裝電纜。

六、電纜附件與敷設方式

電纜附件主要包括電纜終端頭和中間接頭，是整個電纜線路的薄弱環節。終端頭用于電纜與其他電氣設備相連接，中間接頭用于連接兩段電纜。確保電纜接頭的質量，對電纜線路的安全運行意義重大。

電纜敷設的方式有多種選擇：

- 直埋敷設：經濟也是采用多的方式，適用于郊區和車輛通行不太頻繁的地方

- 電纜溝敷設：置于地面之下，溝的頂部與地面齊平，用蓋板覆蓋

- 電纜隧道：可架設很多電纜，用于電纜數量較多的場合

- 排管敷設：將電纜穿入預先埋設的管道中

- 水底敷設：用于跨江過海等特殊場合

無論采用何種敷設方式，都應遵循相關技術規范，確保電纜運行安全。

七、電力電纜的特點

與架空線路相比，電纜線路具有以下特點：

- 占地少：埋設于土壤或敷設于溝道、隧道中，不占地面空間

- 可靠性高：受氣候條件和周圍環境影響小，傳輸性能穩定

- 維護工作量少，安全性高

- 可用于架空線難以通過的地段，如跨海峽輸電

- 電擊可能性小，有利于公共安全

同時，電纜線路也存在一些不足，如造價較高、發生故障時排查時間長、輸送容量受一定限制等。

電力電纜的知識體系豐富而復雜，從材料選擇、結構設計到安裝運行，每個環節都影響著電纜的性能和壽命。作為使用者，了解這些基礎知識，有助于在采購、施工和維護中做出更合理的判斷。作為生產廠家，我們始終堅持以好材料、嚴謹工藝打造每一米電纜，為電力安全貢獻一份力量。
